【主題：恐龍介紹】

目標：設計以按鈕控制不同圖片

一ˋ規劃流程

  1. 拖曳交談圖示到流程線上

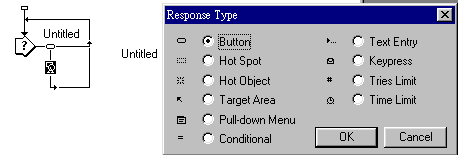

  2. 拖曳顯示圖示到流程線中交談圖示的右方，此時立刻出現response type(回應型式)選擇視窗，因內定為Button(按鈕)，故直接按OK確定鈕。
  3. 同上述步驟(2)，四次
  4. 更改圖示標題：

    (1)將交流圖示標題改為恐龍(dinos)

    (2)其他回饋用顯示圖示的標題更名為**龍，請參考下列。此更名方式就是在更改按鈕名稱。

  5. 更改回饋流向

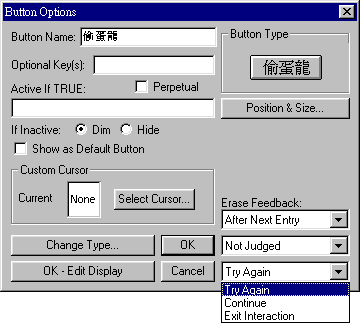

    (1)滑鼠移到交談型式表示圖（本例為按鈕，其表示圖為）上，快按二次，出現按鈕設定視窗(Button Option)。

    (2)在視窗右下角點選下拉鈕，選取try again(再一次)

    (3)按OK鈕確定，此時流向已改變

    (4)同(1)∼(3)步驟，重做各個交談圖示(「離開」除外)

    (5)雙點選「離開」按鈕圖示，且將流向改為

    exit interaction(離開交談)

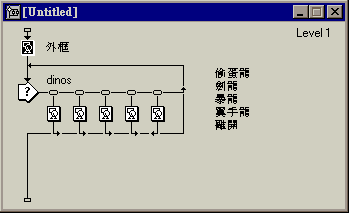

    流程修正結果如下：

二ˋ修正（移動）按鈕位置

  1. 滑鼠在交談圖示上快按二次，出現交談設定視窗

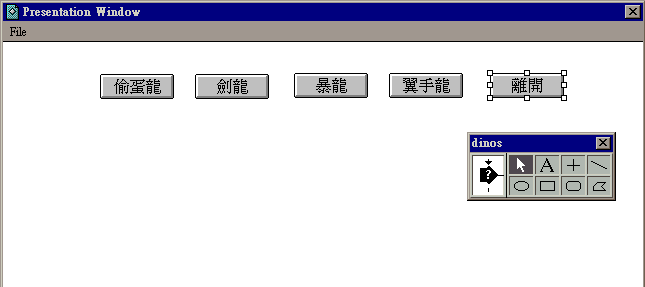

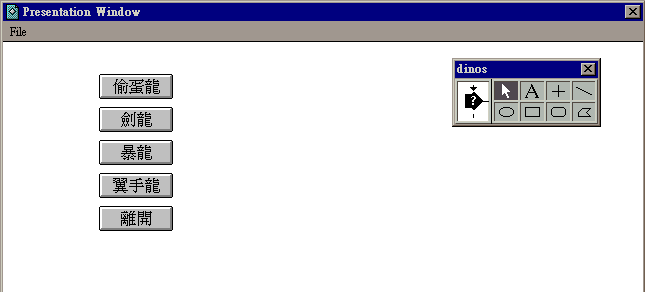

  2. 按“OK-Edit Display”鈕，出現Presentation windows視窗及按鈕設定（Button Option）視窗，按鈕就顯示在展示視窗上，如下圖
  3. 點選按鈕，出現控點，移動到適當位置，如下圖

三ˋ輸入各按鈕之回饋內容

  1. 進入各回鐀用顯示圖示中的展示視窗，點選「File」→「import」，選取圖形檔所在的磁碟、目錄及檔名，按OK。
  2. 移動圖形到適當位置

四ˋ測試並調整圖形位置

  1. 按執行鈕進行測試
  2. 執行過程中，若發現物件位置及大小不正確時，直接將滑鼠移到物件上且快按二下，則可進入編輯模式(出現控點)。此時可調整物件位置及大小。

五ˋ展示區(顯示恐龍圖片之區域)加底框

  1. 增加顯示圖示於交談圖示之上，命名為“外框”

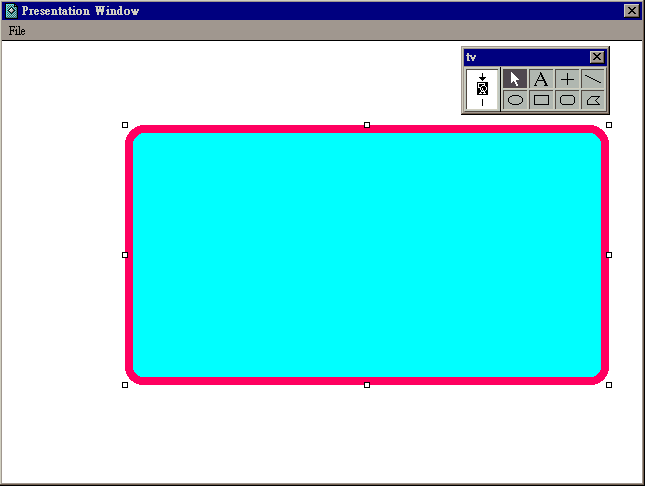

  2. 點選該圖示，進入展示視窗，加入電視機圖形
  3. 點選該圖形，選取「Attribute」→「Send to back」

六ˋ將每一按鈕之回饋圖示中物件，設定模式(Mode)為透明( Transparent)

目標二：將文字式按鈕改為圖形按鈕，且在按鈕時出現音效

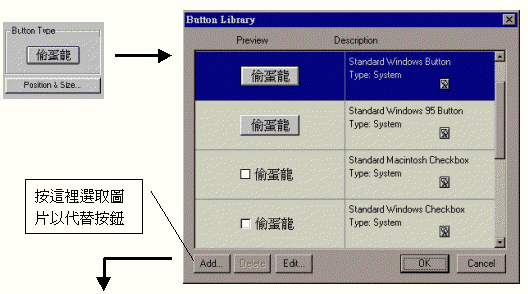

  1. 在流程線的按鈕表示圖上快按二次，出現按鈕設定視窗。在視窗右上角Button Type方塊中的按鈕上按一下，以選取其他樣式的按鈕（Button Library視窗），但此時我們要增加按鈕型式－圖形按鈕，因此要按Add鈕。出現編輯按鈕視窗（Button Editor）。

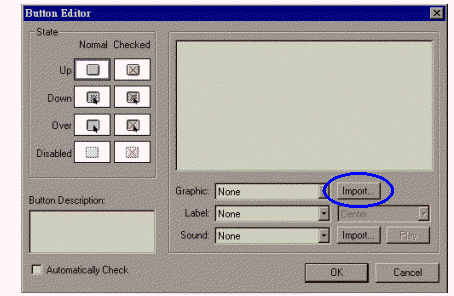

  2. 在編輯按鈕設定窗中，主要有三項須加以設定

    (1)圖形載入：請點選Graphic右邊之Import…鈕，出現圖形檔選取視窗時，再選取圖形

    (2)設定標題顯示與否、顯示對齊方式：

    1. 在Label的下拉選單中，選取show label項，表示按鈕標題將顯示出來；選取none，表示按鈕上不顯示標題
    2. 在右邊的下拉選單中，選取顯示時的對齊方式：有Align Left（靠左）、Align Right（靠右）和Center（置中）三種

    (3)聲音載入：請點選Sound右邊之Import鈕，出現聲音檔選取視窗時，再選取聲音。若聲音檔已被選取，則可按“Play”鈕試聽

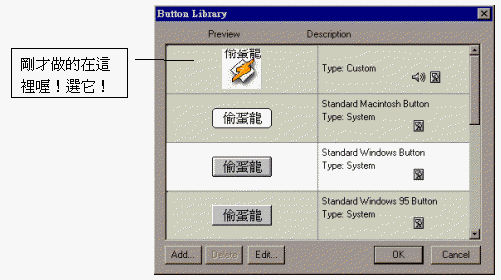

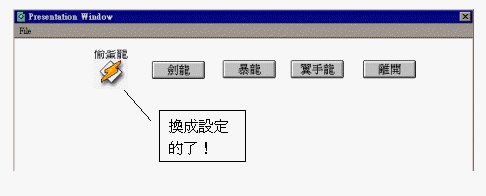

    (4)完成上述設定後，按OK鈕；此時剛才設定的圖形按鈕將出現在按鈕類別上，按OK鈕選取圖形，則展示視窗中的按鈕就變成所設定的

    習題：製作五組按鈕以介紹圓形、三角形、矩形、平行四邊形及離開按鈕

【主題：二組同步移動之圖形及.flc物件，且不斷循環直到按滑鼠左鍵才結束】

目標一：製作二個同時移動之物件

一、設計第一物件之移動(MOVE)

  1. 拖曳顯示圖示到流程線上，雙按此圖示，進入展示視窗後以「file」→「Imported」載入圖形。此圖形即為移動之物件(移動之主角)
  2. 拖曳移動圖示到流程線(成為第二個圖示)
  3. 設定移動型式，移動路徑(軌跡)：

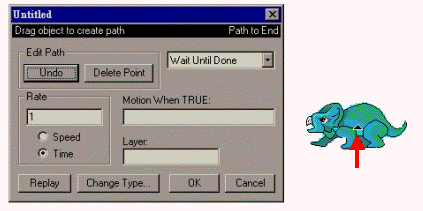

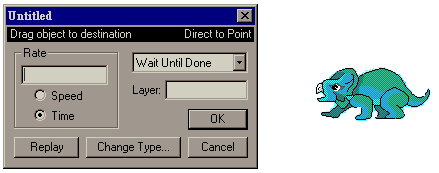

    (1)在移動圖示上快按二下，馬上進入展示視窗且出現移動設定窗

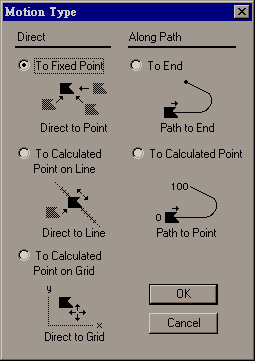

    (2)選取移動型態：點選change type按鈕，出現下面選擇窗：

    (3)在目前情況適合選擇的移動型態有二種：

    ．to fixed point（固定點移動）：屬於直線移動

    ．to end(任意軌跡移動)：設計者可將圖片沿圓滑曲線移動

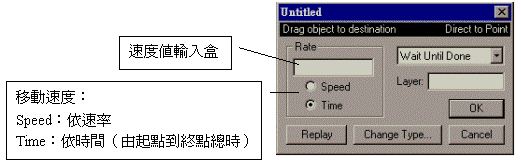

    當選擇to fixed point時（直線固定式移動）：拖曳物件到終點（起點在原先物件未被移動所在位置），按replay可測試效果，若速度不適合時，修正rate內輸入盒之數值。

    當選擇to end時：（任意軌跡）

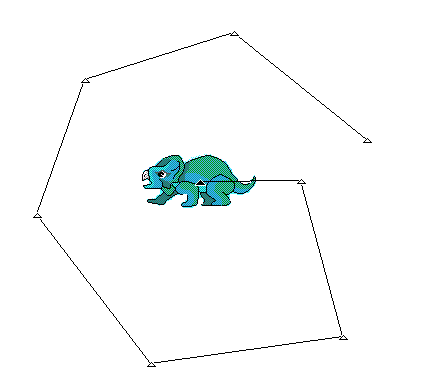

    a. 在物件上點一下，出現s 符號（代表第一點），拖曳物件到軌跡各點（拖曳到各點後皆須放開，出現s 再拖曳到下點），此時出現軌跡如下：

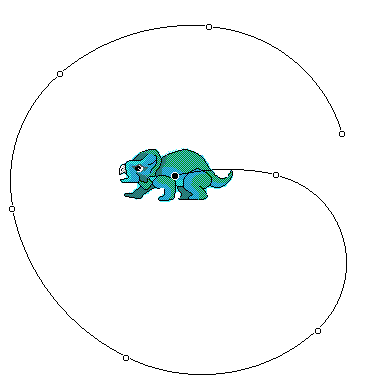

    b. 將軌跡改為圓滑曲線：在每一s 上快按二次，則改變為l ，此時軌跡如下：

    c. 在Edit Path方塊中，可按Delete Point鈕以取消軌跡上不要的點

    (5)設定concurrent(同步移動)：

    因目前為wait until done (目前移動完成，才會進行下面動作)，故點選右上角之下拉鈕選取concurrent項

二、設計第二物件之移動

步驟同一，且流程變更如下：

目標二：不斷循環二物件之移動

一ˋ加入類似Basic goto之函數，使流程可以回到第ｎ個圖示繼續執行：

  1. 拖曳計算圖示到流程線上(其命名為goto)
  2. 在流程之計算圖示上快按二下，以輸入內容

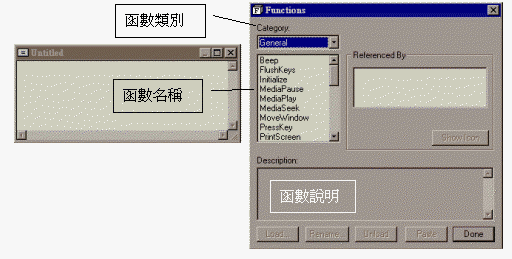

  3. 點選「Data」→「Show Functions」功能，出現函數選取視窗，如下所示：
  4. 點選函數類別下拉鈕，選取Jump類別
  5. 點選goto函數(注意此函數之說明)

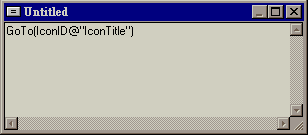

  6. 按paste鈕，出現goto函數出現在計算圖示輸入盒中，如下所示

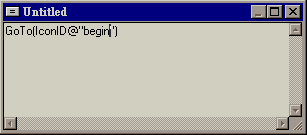

  7. 將goto函數中雙引號內容（原為”IconTitle”）改為begin(流程第一圖示物件之title)，如下所示
  8. 關閉計算圖示輸入盒，出現確定存檔視窗時，按OK鈕
  9. 按執行鈕測試之，發現：移動出了狀況，只會在原地跳動。
  10. 將第二物件之Concurrent改為Wait until done，即當第二物件完成移動後，才會執行goto，回到第一物件的圖示，再做同步移動
  11. 讀取滑鼠被按下狀況：
    拖曳計算圖示在流程中，如下圖
  12. 雙按此計算圖示以輸入內容(運算式)
    i:=mouse down

    ．mousedown是系統變數，當使用者按下滑鼠時，變數值被系統設定為為1

    ．mousedown之值將透過指定敘述（：＝）傳給使用者自定變數ｉ，因此若ｉ值為1時，表示使用者按了滑鼠

  13. 此時系統要求設定i之初值，將i之初值(initial value)設為0後，按OK鈕

    修改goto計算圖示的內容為：

    If i=0 then goto(IconID@”begin”)

    其意義為：若i值為0（表示未按滑鼠），則跳回begin圖示重新執行，若i值不是0，則向下執行（結束！）

    習題：模擬上述技巧製作一歡迎畫面

    【主題：利用熱區(hot area)介紹學校環境】

    　
