電腦繪圖

Windows本來就是圖文整合的環境，先前的幾章我們只談到文字的輸出和輸入。本章將介紹畫圖程序，告訴您如何在螢幕上畫出直線、方形、圓形等幾何圖形，以及如何遏這些圖形有不同的顏色和花紋等。當然也介紹簡單的圖形輸入；讓使用者用滑鼠畫出圖形。

1. 座標系統的認識

Visual Basic的繪圖程序可以用在圖片方塊或表單上。至於我們可以畫的範圍有多大呢？從A點畫線到B點時，A、B的單位又是什麼？

繪圖的區域

開啟一個新的專案時，觀察空白表單的幾個屬性：Width、Height、ScaleWidth和ScaleHeight。您會發現Width比ScaleWidth大一些，Height又比ScaleHeight大一些。Width就是表單的寬、Height就是表單的高，ScaleWidth則是表單內可以畫圖的寬度、ScaleHeight則是表單內可以畫圖的高度。如下圖的說明：

---

---

---

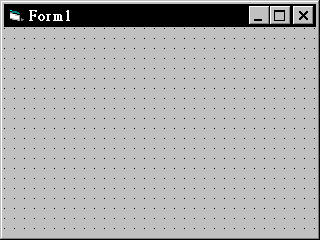

圖10-1 表單的Width、Height、ScaleWidth、ScaleHeight屬性

圖片方塊也有這四個屬性，Height就是圖片方塊的高、Width就是圖片方塊的寬，把邊框的大小去掉後，內部可以畫圖區域的寬高就是ScaleWidth、ScaleHeight了。如果把圖片方塊的BorderStyle屬性改為0(沒有框線)，ScaleWidth就和Width相同，ScaleHeight也會和Height相同。

當表單的BorderStyle屬性為0時，ScaleWidth和Width也會相同，ScaleHeight也會和Height相同，但是這時候的表單就沒有標題、功能表和邊框。

不論您使用表單或圖片方塊繪圖，您可以畫圖之範圍的長寬就是ScaleHeight和ScaleWidth之間。

座標的單位

Visual Basic提供了7種繪圖座標單位，您可以更改ScaleMode屬性的值，改變座標的單位：

值	0	1	2	3	4	5	6	7
意義	使用者定義	Twip	Point	Pixel (像素)	字元	英吋	公厘	公分

Twip是內定的座標單位，Point是印表機印出時一個點的大小，Pixel則是圖檔中一個像點的大小。一個字元的水平大小是120 Twips，垂直大小是240 Twips，1英吋則有1440 Twips。1英吋相當2.54公分，所以1公分就相當於567 Twips。

1個像點(Pixel)並不是剛好多少個Twips，它會根據螢幕的解析度而改變，我們可以從Screen.TwipsPerPixelX得到1個像點的水平方向有幾個Twips，從Screen.TwipsPerPixelY得到1個像點的垂直方向有幾個Twips。

當您修改ScaleWidth或ScaleHeight的值時，座標單位就變成0(使用者定義)。

座標系統

Visual Basic的座標系統的左上角是(0,0)，愈往右邊水平座標愈大，愈往下垂直座標愈大。(X,Y)表示水平座標是X，垂直座標是Y。

2. 基本的繪圖程序

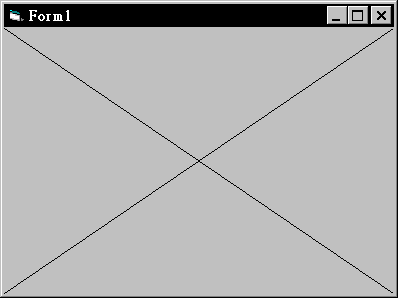

圖10-2 執行結果(Line1.Vbp)

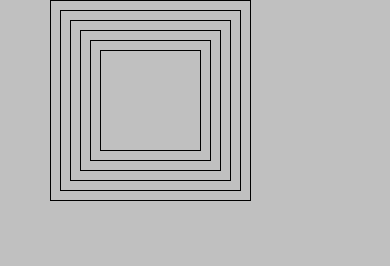

圖10-3 執行結果(Line2.Vbp)

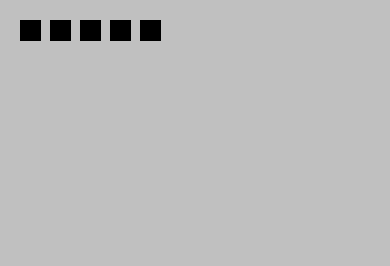

圖10-4執行結果(Line3.Vbp)

• (X,Y)是圓心的位置，R是半徑，此三個參數不可省略。
• Color是顏色。
• Start和End是圓弧的起點和終點，如果省略這兩個參數時就畫出圓形。這兩個數值是以弳度為單位，當數值為負數時，除了畫出弧線以外，還會從弧線的端點連線到圓心。
• Aspect是縱橫比例，也就是垂直軸除以水平軸的商。如右圖。當Aspect>1時，半徑R為RY，Aspect<1時，半徑R為RX。Aspect=1時，RX=RY=R。省略Aspect縱橫比例就是1。

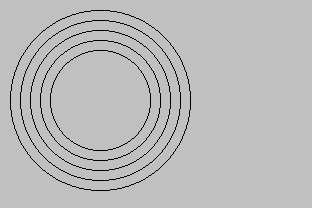

圖10-5 執行結果(Circle1.Vbp)

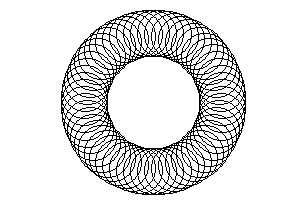

圖10-6 執行結果(Circle4.Vbp)

1. 繪圖程序的相關屬性、程序

QBColor函數

前一節的繪圖程序，都沒有加上顏色。您可以像設定ForeColor屬性時一樣使用&HFF0000這樣的顏色值，只是不表示每一種顏色的圖形都可以正確的畫出來。如果您的螢幕是全彩(True Color)，那麼所有顏色都會顯示出來，如果您的螢幕是256色，那麼大多數的顏色都會變成灰色。

如果您不是要很多的色彩，螢幕又只設定256色，QBColor函數就是設定顏色的最佳選擇。QBcolor的用法是：QBColor(X)，X可以從0~15，也就是可以顯示16種不同的色彩，其中QBColor(0)是黑色，QBColor(15)是白色。

底下的程式碼可以畫出6個實心方框，由於畫出的次序是由外往內畫的，而且圖形愈畫愈小，所以會產生一層一層的顏色：

Private Sub Form_Paint()

Dim i As Integer

ScaleMode = 3

For i = 5 To 0 Step -1

Line (100 - i * 10, 50 - i * 10)-(150 + i * 10, 100 + i * 10), QBColor(i), BF

Next i

End Sub

執行結果如下：



圖10-7 執行結果(QBcolor1.Vbp)

RGB函數

如果使用全彩就可以用RGB函數設定出所有的顏色，RGB的用法為：RGB(Red,Green,Blue)。Red表示紅色，Green是綠色，Blue是藍色。每一種顏色的值是從0~255，0表示不含該種顏色，255則是該種顏色全部加入，所以RGB(0,0,0)就是黑色，RGB(255,255,255)就是白色。

底下用RGB函數和Line程序，將表單以漸層的顏色顯示：

Private Sub Form_Paint()

Dim i As Integer

Dim bytColor As Byte

ScaleMode = 3

For i = 1 To ScaleHeight - 2 Step 3

bytColor = i * 255& \ ScaleHeight

Line (0, i - 2)-(ScaleWidth - 1, i + 2), RGB(0, 0, bytColor), BF

Next i

End Sub

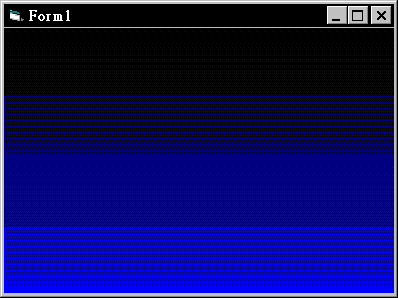

圖10-8 執行結果(Rgb1.Vbp)

DrawWidth

DrawWidth屬性可以取得或設定畫點的大小，底下的專案以三種不同大小的點在圖片方塊上畫出亂數點，表單設計如下：

---

---

2.

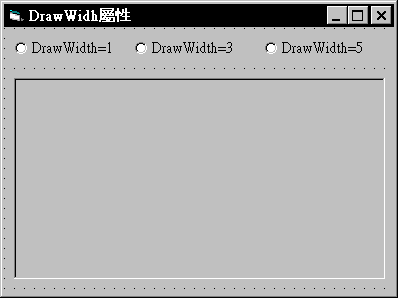

   圖10-9 表單設計(Width1.Vbp)

   屬性值設定如下：

   	Name	Caption
   圖片方塊PictureBox	picDraw
   選項鈕OptionButton	optWidth(0)	DrawWidth=1
   選項鈕OptionButton	optWidth(1)	DrawWidth=3
   選項鈕OptionButton	optWidth(2)	DrawWidth=5

   畫出這些亂數點的程式碼如下：

   Private Sub Form_Paint()

   Dim i As Integer

   picDraw.ScaleMode = 3

   picDraw.Cls

   For i = 1 To 100

   picDraw.PSet (Rnd * picDraw.ScaleWidth, Rnd * picDraw.ScaleHeight), QBColor(Int(Rnd * 16))

   Next i

   End Sub

   當使用者點選選項鈕時，就改變picDraw的DrawWidth屬性，Refresh程序會使得Visual Basic更新畫面(就是去呼叫Form_Paint)。

   Private Sub optWidth_Click(Index As Integer)

   picDraw.DrawWidth = Index * 2 + 1

   Refresh

   End Sub

   執行結果如下：

   　

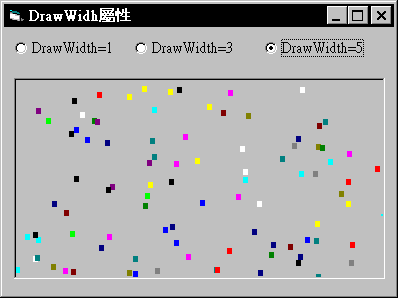

   圖10-10 執行結果 (Width1.Vbp)

   DrawMode

   Visual Basic提供16種DrawMode，我們通常使用的DrawMode值為13，其意義為您指定的顏色為何，就直接用該顏色畫出。底下列出常用的DrawMode值和其意義：

   DrawMode值	意義
   6	不管您指定的顏色，直接將螢幕的顏色反向
   7	將您指定的顏色以Xor方式和螢幕的顏色作用後畫出
   10	將您指定的顏色反向後以Xor方式和螢幕的顏色作用後畫出
   13	以您指定的顏色直接畫出

   當DrawMode值為6、7或10時，您在同一個位置畫兩次就會把原來的像點擦掉，這樣就可以形成動畫的效果。底下就以DrawMode值為10做示範，將表單的DrawMode設定為10，DrawWidth設定為3，ScaleMode設定為3，然後安排一個計時器，Name屬性為tmrAni，Interval屬性為200，再撰寫底下的程式碼：

   Private Sub tmrAni_Timer()

   Static X As Integer

   If X <> 0 Then Circle (X, 20), 5

   X = X + 3

   Circle (X, 20), 5

   If X > ScaleWidth Then tmrAni.Enabled = False

   End Sub

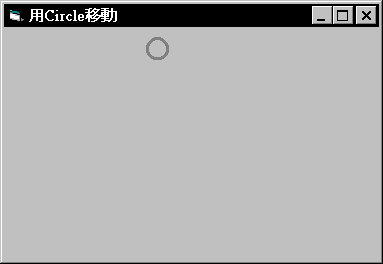

   執行後您將可以看到一個圓圈由左而右緩緩移動。如下所示：

   　

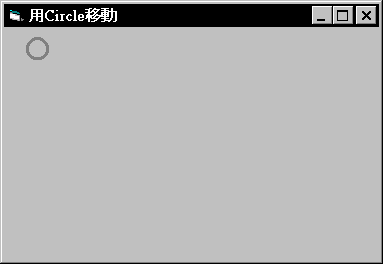

   圖10-11執行結果(Mode.Vbp)

   FillStyle

   我們可以在Line、Circle等程序畫出的圖形，指定圖形內部的花紋，花紋的形式由FillStyle屬性決定，花紋的顏色由FillColor屬性設定。FillStyle屬性從0到7，表示各種不同的花紋，FillStyle的內定值是1，也就是透明的，如果不是1時，您就可以畫出內部有花紋的方形或圓形了，底下的程式碼示範用FillStyle畫出的效果：

   Private Sub Form_Paint()

   Const PI = 3.141593

   Dim i As Integer

   ScaleMode = 3

   For i = 0 To 7

   FillStyle = i

   Line (20 + i * 40, 20)-(50 + i * 40, 50), , B

   Circle (30 + i * 40, 80), 15

   Circle (30 + i * 40, 140), 15, , -PI * 5 / 4, -PI * 3 / 4

   Next i

   End Sub

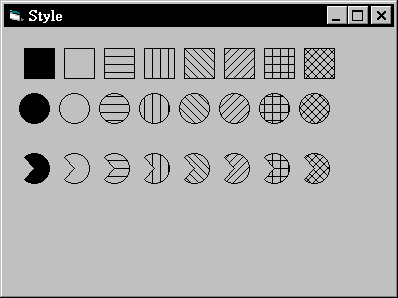

   圖10-12 執行結果 (Style.Vbp)

   Point

   Point用來讀取座標點的顏色，使用方法：Point(X,Y)，X,Y為讀取顏色點的座標，單位是ScaleMode所設定的。

   CurrentX、CurrentY

   CurrentX和CurrentY屬性表示目前座標的位置，當您使用Print、Line、Pset、Circle等程序後都會更改文字CurrentX和CurrentY屬性，我們也可以指定CurrentX和CurrentY屬性之後再用Print程序輸出到表單上您想要的地方。

   AutoRedraw

   各種畫圖程序所畫出來的圖形，被別的表單覆蓋時就會消失，如果您要保持畫出的圖形，就要將AutoRedraw屬性設定為True。AutoRedraw是自動重畫的意思，當以畫圖程序畫出的畫面被破壞時，將AutoRedraw屬性設定為True，就會自動把被破壞的部份重新畫出，但是這會消耗掉許多的系統資源。

3. 互動式繪圖

Mouse的三個事件

當我們按下滑鼠鈕、移動、然後放開滑鼠鈕，就會產生MouseDown、MouseMove、MouseUp三個事件。

在表單上安排兩個標籤，分別設定Name屬性為lblX、lblY，然後撰寫底下的程式碼：

Private Sub Form_Load()

ScaleMode = 3

End Sub

Private Sub Form_MouseMove(Button As Integer, Shift As Integer, X As Single, Y As Single)

lblX.Caption = X

lblY.Caption = Y

End Sub

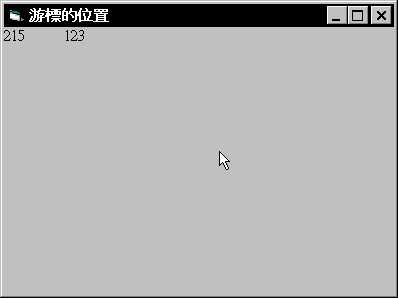

執行後，您移動滑鼠時，標籤上就會顯示滑鼠目前的位置。

如果您要在滑鼠按著時，就畫出點，就可以修改MouseMove程序為：

Private Sub Form_MouseMove(Button As Integer, Shift As Integer, X As Single, Y As Single)

If Button = 1 Then

PSet (X, Y)

End If

End Sub

如果可以把這些線條連線就是一個徒手畫的專案了，此時必須在滑鼠被按下時畫出第一點，然後從目前的座標位置畫線到滑鼠移動的位置，程式碼修改如下：

Private Sub Form_MouseDown(Button As Integer, Shift As Integer, X As Single, Y As Single)

If Button = 1 Then

PSet (X, Y)

End If

End Sub

Private Sub Form_MouseMove(Button As Integer, Shift As Integer, X As Single, Y As Single)

If Button = 1 Then

Line (CurrentX, CurrentY)-(X, Y)

End If

End Sub

當滑鼠按下左鍵時Button=1，按下右鍵時Button=2，沒有任何按鍵時Button=0。

　

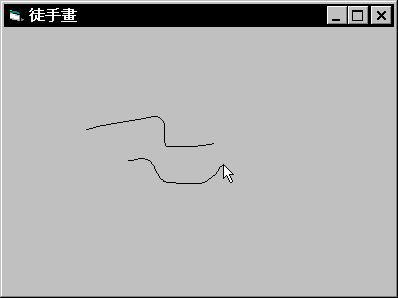

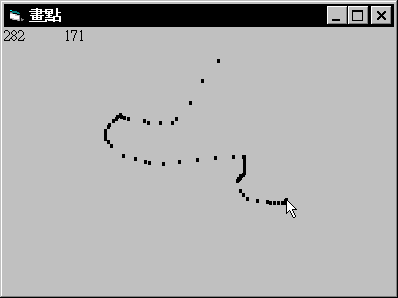

圖10-13 執行結果（Mouse1.Vbp、Mouse2.Vbp、Mouse3.Vbp）

上述的程式碼中，從(CurrentX,CurrentY)開始畫線到(X,Y)，也可以寫成

Line –(X,Y)

畫出方框

我們只要有兩個對角的座標就可以畫出一個方框，互動式的繪圖中，如果用「讓使用者點第一個位置，然後點第二個位置，再畫出方框」的方式，使用者在操作起來就會非常的不便，因為也許我們已經打消以該點為對角座標畫出方框了，但是它卻無法知道，而當您再點下別的點時，它卻仍畫出方框，所以一般的軟體就以「點選一個對角、拖曳到另一個對角放開滑鼠後畫出方框」的方式，在操作的過程中可以不斷地看到方框的變化，這樣使用者操作起來就會覺得比較安心。

要使用這種不斷變化的方框，主要的構想就是把原來的方框擦掉，然後移動到新的位置，畫出新的方框。DrawMode可以選擇6、7、10等值，這樣重複畫兩次時原先畫出的線條就會被擦掉。不過選擇7或10時，如果顏色和背景的作用正好和背景色相同時，就會看不見，所以最佳的選擇是6。

底下就示範畫出方框的專案：開啟一個新專案，表單上不用放置任何控制項，把表單的ScaleMode設定為3。

首先在MouseDown事件發生時，就把DrawMode變更為6，同時畫出最小的方框。當滑鼠移動時，就會把原來的方框擦掉，所以必須用模組層次變數記錄滑鼠的第一次點選位置，以及上一次移動的位置。我們用(X1,Y1)表示第一次點選的位置，(X2,Y2)表示上一次移動的位置。

Dim X1 As Integer, Y1 As Integer ‘第一次點選的位置

Dim X2 As Integer, Y2 As Integer ‘上一次點選的位置

當滑鼠第一次按下時，該位置是「第一次點選的位置」也是「上一次點選的位置」，所以(X1,Y1)和(X2,Y2)都要設定在滑鼠按下的位置，MouseDown事件的程式碼如下：

Private Sub Form_MouseDown(Button As Integer, Shift As Integer, X As Single, Y As Single)

If Button = 1 Then

DrawMode = 6

Line (X, Y)-(X, Y), , B

X1 = X

X2 = X

Y1 = Y

Y2 = Y

End If

End Sub

當滑鼠移動時，我們先清除原來的方框(只要再畫一次就可以了)，然後把上一次的位置改成目前滑鼠的位置，再畫出新的方框就可以了。

Private Sub Form_MouseMove(Button As Integer, Shift As Integer, X As Single, Y As Single)

If Button = 1 Then

Line (X1, Y1)-(X2, Y2), , B

X2 = X

Y2 = Y

Line (X1, Y1)-(X2, Y2), , B

End If

End Sub

當滑鼠按鈕被放開時，就可以先將原來的方框清除，然後再將DrawMode改為13，用一般的方式畫出方框。

Private Sub Form_MouseUp(Button As Integer, Shift As Integer, X As Single, Y As Single)

If Button = 1 Then

Line (X1, Y1)-(X2, Y2), , B

X2 = X

Y2 = Y

DrawMode = 13

Line (X1, Y1)-(X2, Y2), , B

End If

End Sub

執行結果如下：

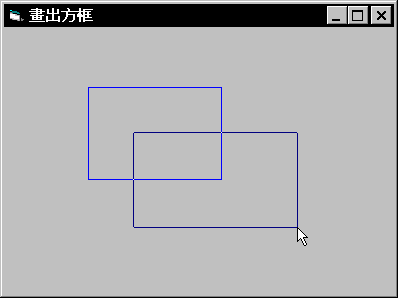

圖10-14執行結果(Dline.Vbp)

畫出橢圓形

我們可以用畫出方框的方式決定橢圓形的大小，也就是畫出內切於長方形的橢圓形。為了方便起見，我們先撰寫Ellispe程序，讓Ellispe(X1,Y1,X2,Y2)可以畫出內切於點(X1,Y1)和(X2,Y2)所構成的方形的橢圓形，如下圖所示：

圖10-15 Ellispe(x1,y1,x2,y2)畫出的圖形

由於對角點有兩種可能，所以我們讓X1為較小值X2為較大值，Y1 為較小值Y2為較大值，這樣我們可以用(X2-X1)+1取得方形的寬，(Y2-Y1)+1取得方形的長，令RX= (X2-X1+1)/2，RY=(Y2-Y1+1)/2，於是圓心就是(X1+RX,Y1+RY)，半徑就是RX和RY中較大者，至於縱橫比例就是RY/RX。於是寫成底下的程序：

Private Sub Ellispe(ByVal x1 As Integer, ByVal y1 As Integer, ByVal x2 As Integer, ByVal y2 As Integer)

Dim t As Integer

Dim r As Single, rx As Single, ry As Single

If x1 > x2 Then

t = x1

x1 = x2

x2 = t

End If

If y1 > y2 Then

t = y1

y1 = y2

y2 = t

End If

rx = (x2 - x1 + 1) / 2

ry = (y2 - y1 + 1) / 2

If rx > ry Then r = rx Else r = ry

Circle (x1 + rx, y1 + ry), r, , , , ry / rx

End Sub

本程序一旦寫成，就可以模仿畫出方框時的方法畫出最原始的橢圓，在滑鼠第一次按下左鍵時記錄第一點和上一次位置，並設定DrawMode=6：

Private Sub Form_MouseDown(Button As Integer, Shift As Integer, X As Single, Y As Single)

If Button = 1 Then

DrawMode = 6

Ellispe X, Y, X, Y

x1 = X

x2 = X

y1 = Y

y2 = Y

End If

End Sub

至於MouseMove事件和MouseUp事件只要將Line的部份修改成Ellispe就可以了：

Private Sub Form_MouseMove(Button As Integer, Shift As Integer, X As Single, Y As Single)

If Button = 1 Then

Ellispe x1, y1, x2, y2

x2 = X

y2 = Y

Ellispe x1, y1, x2, y2

End If

End Sub

Private Sub Form_MouseUp(Button As Integer, Shift As Integer, X As Single, Y As Single)

If Button = 1 Then

Ellispe x1, y1, x2, y2

x2 = X

y2 = Y

DrawMode = 13

Ellispe x1, y1, x2, y2

End If

End Sub

執行結果如下：

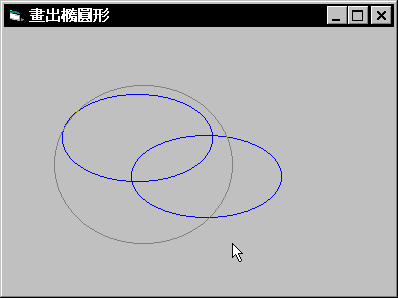

圖10-15 執行結果(DCircle.Vbp)

4. 綜合範例

1. HLine取得X軸座標的垂直位置。
2. 本兩列程式碼在畫出X軸和Y軸。
3. X的值從0~12.56(4π)每隔0.01計算一次函數值，Y值只會在±1之間。
4. 將X,Y點放大倍率後顯示出來。電腦的座標和數學的座標不同，所以Y的值取負值。

執行結果：

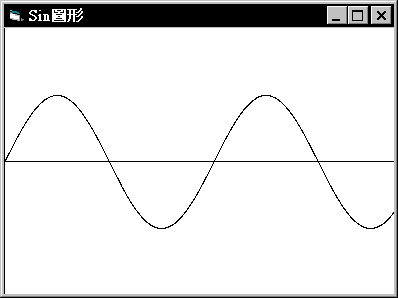

圖10-16執行結果(Demo1.Vbp)

用＊號畫出圓形

專案目標：用＊號在表單上畫出圓形。

表單設計：將表單的ScaleMode設定為3，BackColor設定為白色。

程式設計：

Private Sub Form_Paint()

Dim X As Integer

Dim Y As Integer

Dim R As Integer

Const PI = 3.14

? X = ScaleWidth / 2

Y = ScaleHeight / 2

? If X > Y Then R = Y * 0.9 Else R = X * 0.9

? For i = 0 To PI * 2 Step 0.1

? CurrentX = X + Cos(i) * R

CurrentY = Y - Sin(i) * R

Print "*";

Next i

End Sub

程式解說：

1. 我們把X點和Y點定在表單的中心，並以它為圓心。
2. 為了讓畫出來的圖形不會超出表單，所以當X大於Y時，半徑就是Y的0.9倍，否則半徑就是X的0.9倍，也就是說以比較短的來當半徑。
3. 我們每次計算的角度為0.1弳，從0計算到2PI(也就是計算一個圓周)。
4. 接下來我們就用三角函數計算出圓周上點的位置，將它指定給目前的座標點，然後用Print顯示『*』即可，請參考下圖。



執行結果：

　

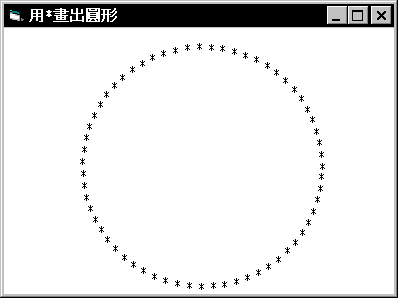

圖10-17 執行結果(Demo2.Vbp)

畫圖工具

專案目標：設計一個簡單的畫圖工具，可以讓使用者徒手畫、畫出直線、方框和橢圓形

表單設計：安排四個選項鈕，供使用者選擇畫圖的類型，一個圖片方塊供使用者畫圖。

---

---

5.

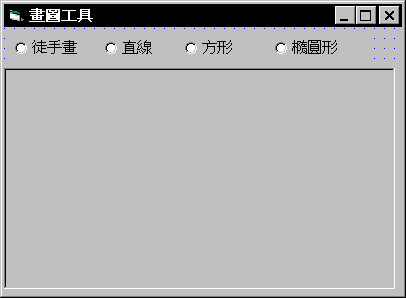

   圖10-18 表單設計(Demo3.Vbp)

   屬性設定：

	Name	Caption
選項鈕OptionButton	optTool(0)	徒手畫
選項鈕OptionButton	optTool(1)	直線
選項鈕OptionButton	optTool(2)	方形
選項鈕OptionButton	optTool(3)	橢圓形
圖片方塊PictureBox	picDraw

程式設計：

?

Dim x1 As Integer, y1 As Integer

Dim x2 As Integer, y2 As Integer

Dim Tool As Integer

?

Private Sub Ellispe(ByVal x1 As Integer, ByVal y1 As Integer, ByVal x2 As Integer, ByVal y2 As Integer)

Dim t As Integer

Dim r As Single, rx As Single, ry As Single

If x1 > x2 Then

t = x1

x1 = x2

x2 = t

End If

If y1 > y2 Then

t = y1

y1 = y2

y2 = t

End If

rx = (x2 - x1 + 1) / 2

ry = (y2 - y1 + 1) / 2

If rx > ry Then r = rx Else r = ry

picDraw.Circle (x1 + rx, y1 + ry), r, , , , ry / rx

End Sub

?

Private Sub Draw(ByVal x1 As Integer, ByVal y1 As Integer, ByVal x2 As Integer, ByVal y2 As Integer)

Select Case Tool

Case 1

picDraw.Line (x1, y1)-(x2, y2)

Case 2

picDraw.Line (x1, y1)-(x2, y2), , B

Case 3

Ellispe x1, y1, x2, y2

End Select

End Sub

?

Private Sub optTool_Click(Index As Integer)

Tool = Index

End Sub

?

Private Sub picDraw_MouseDown(Button As Integer, Shift As Integer, X As Single, Y As Single)

If Button = 1 Then

If Tool <> 0 Then

picDraw.DrawMode = 6

Draw X, Y, X, Y

x1 = X

x2 = X

y1 = Y

y2 = Y

Else

picDraw.PSet (X, Y)

End If

End If

End Sub

‘

Private Sub picDraw_MouseMove(Button As Integer, Shift As Integer, X As Single, Y As Single)

If Button = 1 Then

If Tool <> 0 Then

Draw x1, y1, x2, y2

x2 = X

y2 = Y

Draw x1, y1, x2, y2

Else

picDraw.Line -(X, Y)

End If

End If

End Sub

’

Private Sub picDraw_MouseUp(Button As Integer, Shift As Integer, X As Single, Y As Single)

If Button = 1 Then

If Tool <> 0 Then

Draw x1, y1, x2, y2

x2 = X

y2 = Y

picDraw.DrawMode = 13

Draw x1, y1, x2, y2

End If

End If

End Sub

程式解說：

1. 我們以先前的互動式繪圖專案為基礎，宣告X1、X2、Y1、Y2這些變數，Tool變數則是使用者選取工具的類別。大部分的程式碼也和先前的專案類似，目的是引導讀者培養從小專案的程式碼修改，逐漸往中大型專案發展的能力。
2. 這是畫出內切於方形的橢圓形程序，除了最後一列改成從圖片方塊上輸出外，其餘程式碼都相同。
3. 在這四種Tool中，徒手畫是比較特殊的，其他三者則是比較接近，我們希望Mouse事件中能夠呼叫Draw程序，就能依照Tool的類別畫出圖形。程序中只要用Select Case 敘述區分Tool的類別後，再分別呼叫畫圖的程序就可以了。
4. 當使用者選取不同工具的選項鈕時，就要改變Tool的值。
5. 當滑鼠在圖片方塊按下時，也會產生MouseDown事件，此時檢查Tool是否為0，如果不是0，就用畫框的方式處理：包括記錄位置、將DrawMode改為6、畫出最基本的圖形。如果是0，只要畫出一點就可以了。
6. MouseMove事件也是依據Tool是否為0做不同的處理，如果是0就畫出直線，如果不是0，就清除原先的圖形，再畫出新的圖形。
7. MouseUp事件只有在Tool不是0時才需要處理。

執行結果：

　

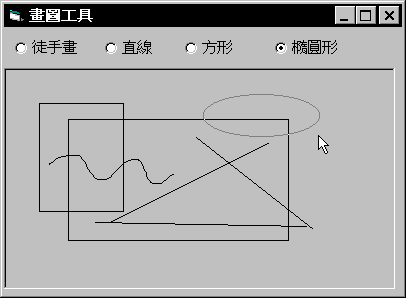

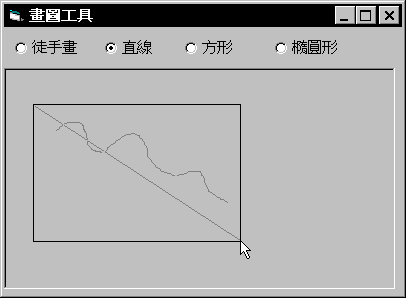

圖10-19 執行結果(Demo3.Vbp)

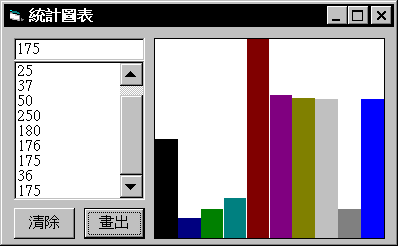

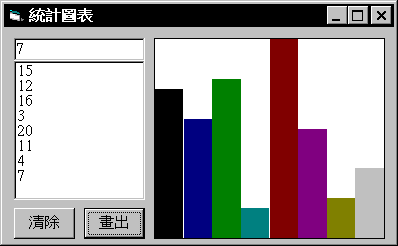

統計圖表

專案目標：讓使用者輸入若干數字資料，然後將這些資料畫成長條圖。

表單設計：安排兩個命令鈕，供使用者點選，進行繪圖或清除的工作。安排一個下拉式清單方塊，讓使用者輸入資料。安排一個圖片方塊輸出長條圖。

---

---

---

8.

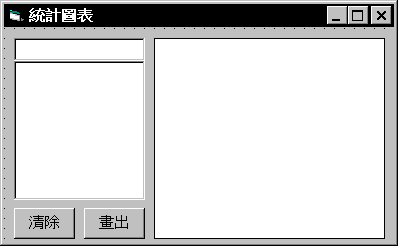

   圖10-20 表單設計(Demo4.Vbp)

   屬性設定：

   	Name	Caption	Style
   命令鈕CommandButton	cmdClear	清除
   命令鈕CommandButton	cmdDraw	畫出
   下拉式清單方塊ComboBox	cboData		1
   圖片方塊PictureBox	picDraw

   程式設計：

   ?

   Private Sub cboData_KeyPress(KeyAscii As Integer)

   If KeyAscii = 13 Then

   cboData.AddItem cboData.Text

   cboData.SelStart = 0

   cboData.SelLength = Len(cboData.Text)

   End If

   End Sub

   ?

   Private Sub cmdClear_Click()

   cboData.Clear

   End Sub

   Private Sub cmdDraw_Click()

   Dim Max As Integer

   Dim LineWidth As Single, LineHeight As Single

   ? picDraw.Cls

   ? LineWidth = picDraw.ScaleWidth / cboData.ListCount

   ? Max = 0

   For i = 0 To cboData.ListCount - 1

   If Val(cboData.List(i)) > Max Then Max = Val(cboData.List(i))

   Next

   ‘ LineHeight = picDraw.ScaleHeight / Max

   For i = 0 To cboData.ListCount - 1

   ’ picDraw.Line (i * LineWidth, picDraw.ScaleHeight - LineHeight * Val(cboData.List(i)))- _

   ((i + 1) * LineWidth - 10, picDraw.ScaleHeight), QBColor(i Mod 15), BF

   Next

   End Sub

   程式解說：

1. 我們使用下拉式清單方塊讓使用者輸入陣列的資料，為了方便使用者的輸入，使用者按下Enter鍵表示將資料輸入，所以在KeyPress事件中檢查是否按下Enter鍵，一旦按下就用AddItem程序將資料輸入List屬性中，同時將輸入區反白，以便下一個資料的輸入。
2. 當使用者按下「清除」鈕時，將List屬性清除。
3. 使用者按下「畫出」鈕時，先清除圖片方塊上的圖形。
4. LineWidth為每一個長條圖的寬，我們用圖片方塊的寬除以資料量求得此值。
5. 底下的四列程式碼在找出資料中最大的數值，記錄於Max變數中。
6. 我們將畫出的長條圖中，最大值的高和圖片方塊同高，LineHeight為每一個資料單位的高。
7. 畫出長條圖，顏色部分我們以QBColor函數取得，BF表示畫出的圖形是實心的方塊。每一個長條圖都是對齊最底端，所以都用ScaleHeight為計算的基準位置。

圖10-21 執行結果 (Demo4.Vbp)

1. 設計一個專案：畫出Y=X²的圖形。
2. 設計一個專案：用Sin、Cos函數畫出正五邊形和正八邊形。
3. 設計一個專案：畫出Cos(x)的圖形。
4. 設計一個專案：畫出Log(x)的圖形。
5. 設計一個專案：畫出y=|x+3|-|x-3|的圖形。

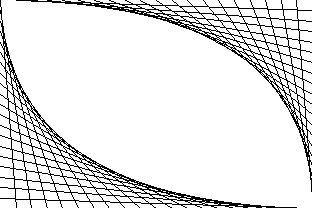

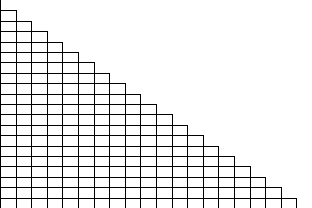

6. 設計一個專案：用Line程序畫出底下兩個圖形。

　

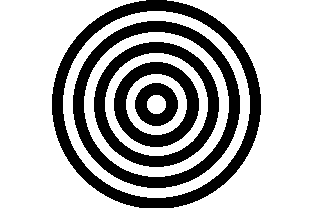

7. 設計一個專案：用Circle程序畫出底下兩個圖形。

　

8. 設計一個專案：讓使用者輸入兩組資料，畫出這兩組資料的折線圖。
9. 修改畫圖工具專案：使其可以選擇畫出圖形的顏色。
10. 設計一個專案：讓使用者輸入水平和垂直的格數，在圖片方塊上畫出表格。
11. 設計一個專案：在上一題中，在每一個格子的中央，顯示表格的編號如下：（以水平有5格，垂直有3格為例）。
